02설비와 화면
설비가 움직이면 화면에는 무엇이 보이나요?
AI 빌딩에서 설비 위치를 짚고, 그 설비를 보는 WCS 화면을 함께 봅니다. 화면을 누르면 원본 크기로 봅니다.
01오메가 랙
칸마다 상태가 있습니다
랙기둥이 건물 구조를 겸합니다. 로케이션 맵에서 층을 고르면 칸마다 적치, 빈 위치, 예약, 차단이 보입니다.
02셔틀
셔틀이 무엇을 하는지 봅니다
셔틀은 각 층에서 파렛트를 수평으로 옮깁니다. 장비 화면에 셔틀별 상태, 배터리, 현재 위치, 알람이 나옵니다.
03리프터
층 사이는 리프터가 잇습니다

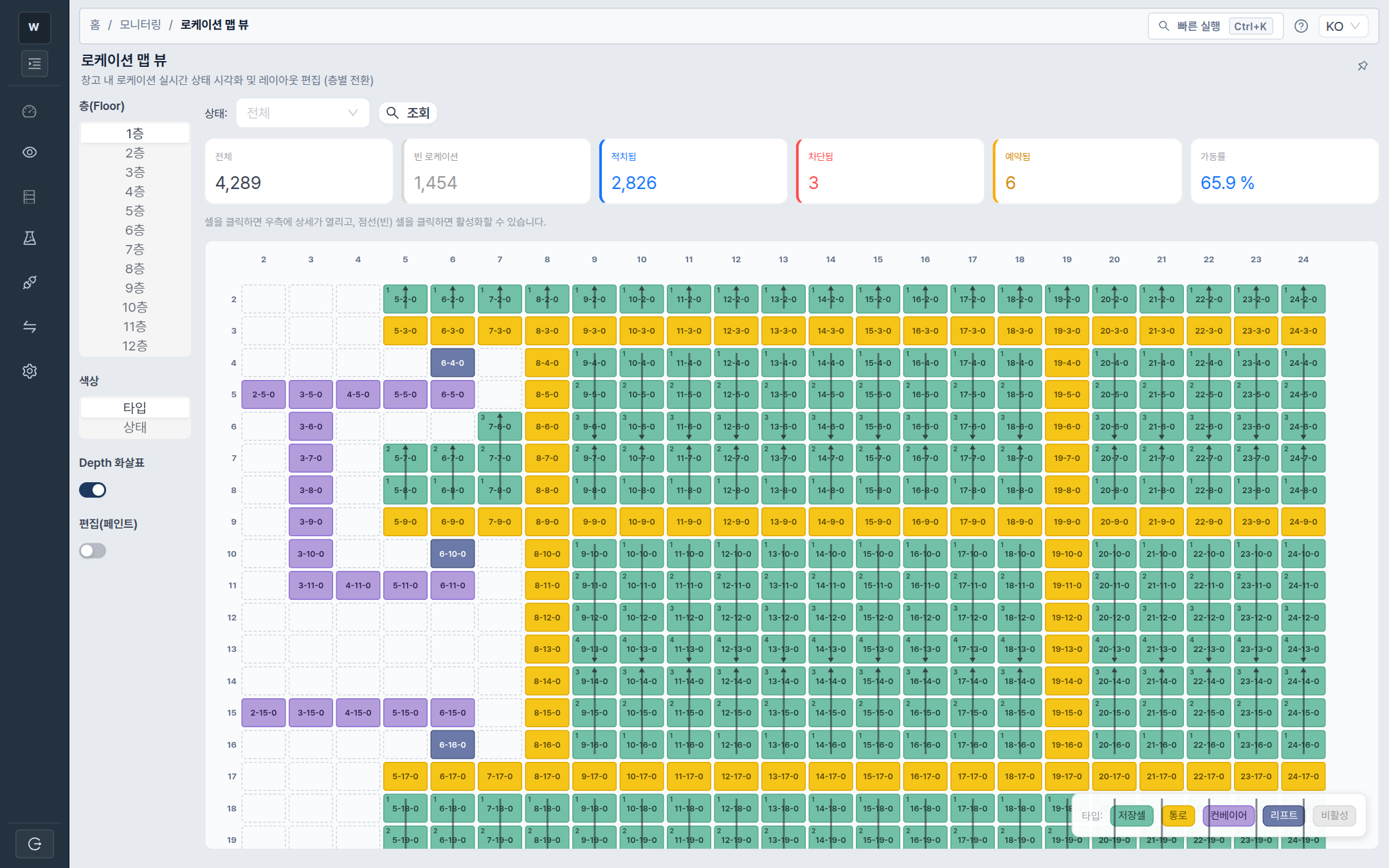

리프터는 파렛트와 셔틀을 위아래로 옮깁니다. 설비 배치 화면이 저장셀, 통로, 컨베이어, 리프트를 색으로 나눕니다.
04컨베이어
입출고 지점까지 컨베이어가 나릅니다
트럭에서 내린 파렛트는 컨베이어를 타고 리프터로 갑니다. 태스크마다 출발지와 도착지 로케이션이 남습니다.
설비 형상과 배치는 설명을 위한 예시입니다.AI 빌딩 3D로 보기
03태스크
출고 요청 한 건은 어떻게 처리되나요?
01WMS → WCS · 요청
WMS가 피킹을 요청합니다
품목, 수량, 존을 담아 보냅니다. 입고라면 파렛트 바코드로 검증을 요청합니다.
02WCS · 대기열
태스크를 만들어 대기열에 넣습니다
꺼낼 파렛트를 정하고 출발지, 도착지, 우선순위가 있는 태스크를 만듭니다. 태스크는 대기열에서 차례를 기다립니다.
03WCS → 설비 · 송신
차례가 되면 설비 쪽으로 보냅니다
대기열에서 송신으로 넘어가 설비 측 시스템에 전달됩니다. 어느 칸에서 멈췄는지 디스패치 큐가 보여 줍니다.
04설비 · 설비 수행
셔틀과 리프터가 파렛트를 옮깁니다
설비 측 시스템이 작업을 받아 셔틀과 리프터를 움직입니다. 구간별 걸린 시간이 남습니다.
05WCS → WMS · 완료
결과를 WMS에 알립니다
설비가 돌려준 결과로 태스크 상태가 바뀌고, 도착이나 적치 완료를 WMS에 보냅니다.
예시 태스크입니다. 번호와 위치는 화면의 예시 데이터입니다.
04재배치
안쪽 파렛트는 어떻게 꺼내나요?
01대상 확인
안쪽의 출고 대상을 확인합니다.
대상은 통로에서 세 번째 칸인 D3에 있습니다. 앞쪽 D1·D2에 다른 파렛트가 놓여 있습니다.
02앞쪽 재배치
앞쪽 파렛트를 옆 레인으로 옮깁니다.
꺼낼 길을 비우는 단계입니다. 앞쪽 파렛트 두 개를 옆 레인의 빈칸으로 옮깁니다.
03대상 출고
길이 비면 대상을 꺼냅니다.
셔틀이 대상 파렛트를 꺼내 출고 스테이션으로 옮깁니다. 재배치와 출고는 태스크 화면에서 따로 보입니다.
01대상 확인
안쪽의 출고 대상을 확인합니다.
대상은 통로에서 세 번째 칸인 D3에 있습니다. 앞쪽 D1·D2에 다른 파렛트가 놓여 있습니다.
02앞쪽 재배치
앞쪽 파렛트를 옆 레인으로 옮깁니다.
꺼낼 길을 비우는 단계입니다. 앞쪽 파렛트 두 개를 옆 레인의 빈칸으로 옮깁니다.
03대상 출고
길이 비면 대상을 꺼냅니다.
셔틀이 대상 파렛트를 꺼내 출고 스테이션으로 옮깁니다. 재배치와 출고는 태스크 화면에서 따로 보입니다.
지금 쓰는 설비와 연결할 수 있나요?
설비 구성과 연동 범위는 업무 분석 단계에서 함께 정합니다.
05운영 화면
실제 WCS 화면
층별 칸의 상태를 봅니다.
WCS 로케이션 맵 · 예시 데이터
저장셀과 이송 구간을 나눠 봅니다.
WCS 설비 배치 · 예시 데이터
작업마다 출발지와 도착지가 있습니다.
WCS 태스크 · 예시 데이터
셔틀 상태와 알람을 함께 봅니다.
WCS 장비·알람 · 예시 데이터

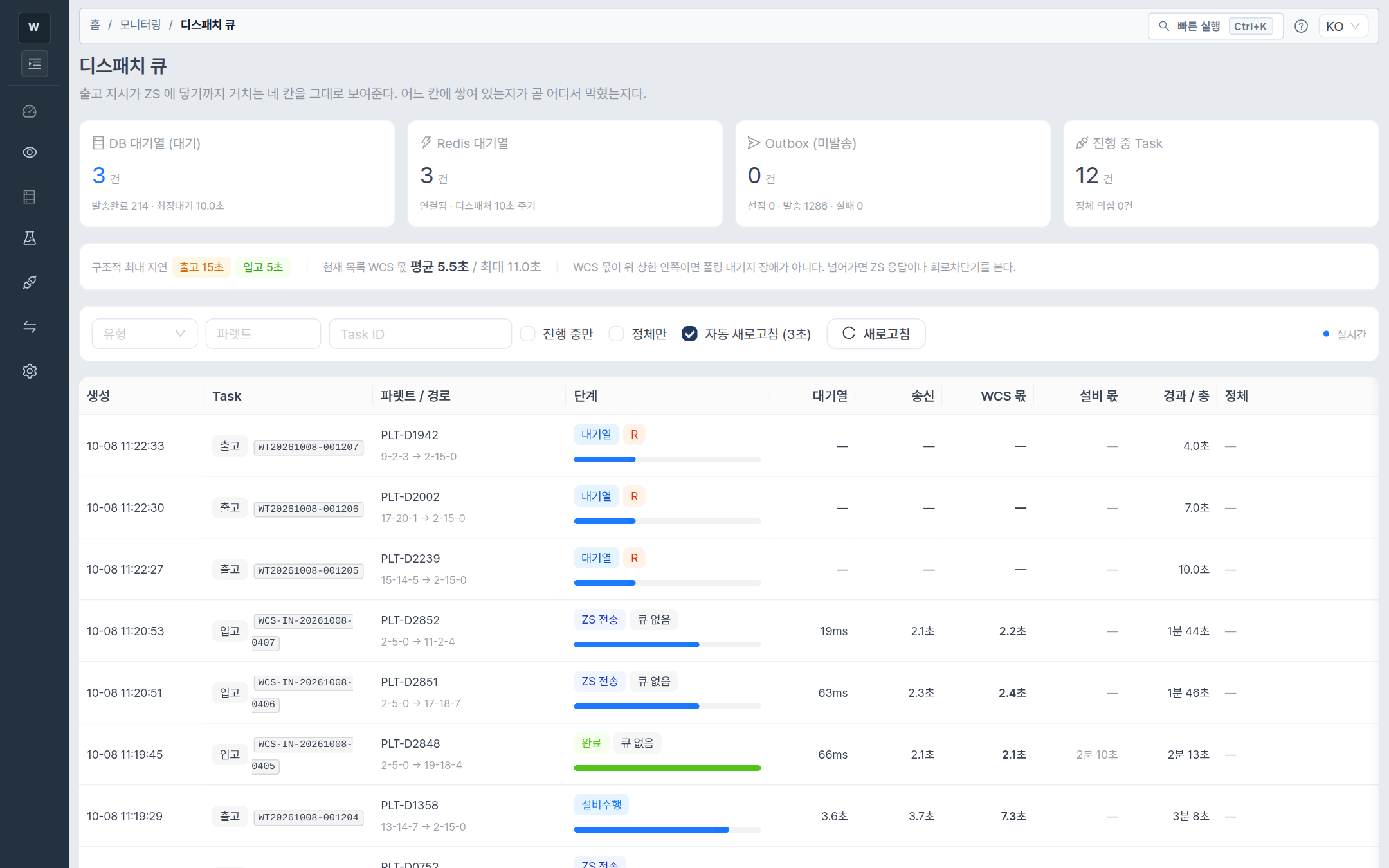

작업이 어느 칸에서 멈췄는지 봅니다.
WCS 디스패치 큐 · 예시 데이터

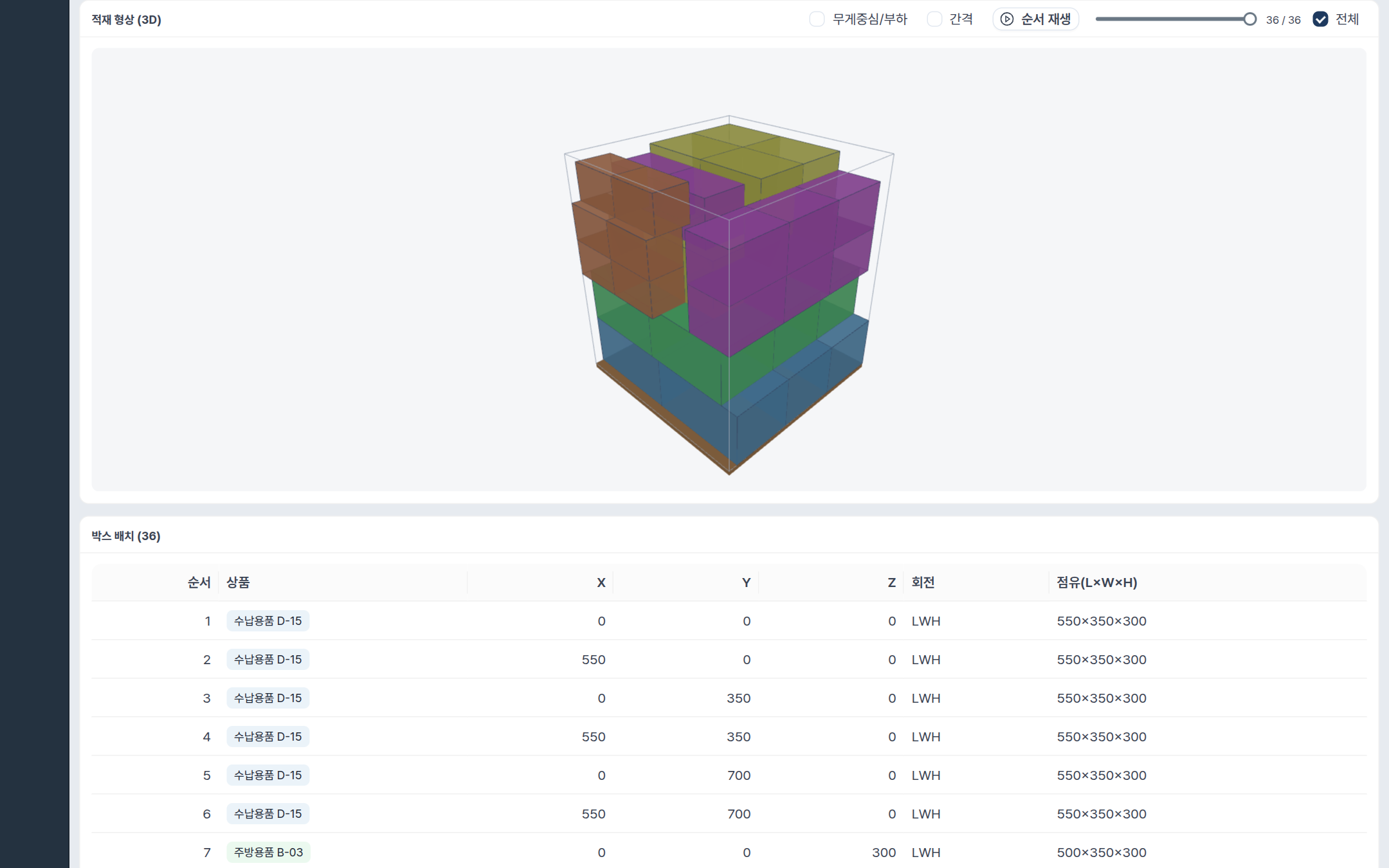

박스가 파렛트에 어떻게 쌓이는지 봅니다.
WCS 적재 시뮬레이션 · 예시 데이터
WMS와 설비 사이 송수신 기록
WCS IF 로그 · 예시 데이터
06근거
설비와 도입 절차를 확인하세요
업무 분석부터 현장 적용까지
01
업무 분석
- 업무 상세 분석
- 프로세스·화면 협의
- 산출물
- 개발 계획서
- 요구사항 분석서
- 준비할 것
- 창고 수, 취급 품목, 하루 물동량
- 현재 업무 방식, 사용 중인 ERP
- 담당자 지정
02
개발·설정
- 분석 내용 반영
- 시스템 개발·설정
- 시험 운영
- 산출물
- 협의한 범위의 Web·PDA 프로그램
- 준비할 것
- 품목·로케이션 데이터
03
현장 적용
- 전환 준비
- 사용자 교육과 현장 적용
- 산출물
- 사용자 매뉴얼
- 완료 보고서
- 준비할 것
- 사용자 명단
07질문
도입 전에 많이 묻는 질문
WMS와 어떤 요청을 주고받나요?
WMS가 피킹과 입고 검증을 요청합니다. WCS는 작업 결과에 따라 도착이나 적치 완료를 WMS에 알립니다.
안쪽 파렛트를 꺼낼 때는 어떻게 하나요?
앞쪽 파렛트를 옆 레인의 빈칸으로 옮긴 뒤 대상을 꺼냅니다. 재배치와 출고는 태스크 화면에서 따로 봅니다.
셔틀의 상태와 알람도 볼 수 있나요?
장비 화면에서 셔틀별 상태, 배터리, 현재 위치를 봅니다. 오류와 경고가 있으면 알람 내용이 붙습니다.
작업이 어느 단계에서 멈췄는지 알 수 있나요?
디스패치 큐에서 대기열, 송신, 설비 수행 단계와 구간별 걸린 시간을 봅니다.
지금 쓰는 설비와 연결할 수 있나요?
설비 구성과 연동 범위는 도입 협의 때 정합니다.
